Stager YDE12E3 Generator open-frame 12kVA, 16A, 3000rpm, trifazat, diesel, pornire electrica

Tampoane anti-vibratii;
Filtru de aer uscat, filtru de combustibil, filtru ulei;
Buton de oprire in caz de urgenta montat pe panoul de comanda;
Capace protectie borne curent electric (pentru a restrictiona accesul sau atingerea accidentala)
Panou de control SmartGen HGM 4020;
Baterie de pornire 12V, suport si cabluri;
Inel de ridicare in partea superioara a generatorului;
Display Digital;
Dotat cu roti pentru transport;

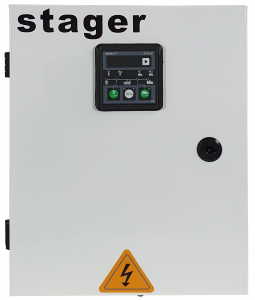

Optional: ATS.

Date tehnice:
GENERATOR
Putere nominala: 11 kVA / 9 kW
Putere maxima: 12 kVA / 10 kW
Tensiune nominala: 400/230 V
Frecventa: 50 Hz
Curent nominal: 15.8 A
Factor de putere (cos Φ): 0.8
Turatie nominala: 3000 rpm
Capacitate rezervor combustibil: 25 L
Autonomie: 12 ore
Nivel de zgomot LwA: 97 dB(A)
Dimeniuni (LxWxH): 1035x605x660 mm
Greutate neta: 240 kg
Panoul de control: SMARTGEN HGM 4020
Tip structura: Open frame
Tip excitatie: Autoexcitatie la tensiune constanta (AVR)
Metoda de cuplaj: transmisie prin cuplaj rigid

MOTOR
Model motor: YD2V80
Tip motor: Motor diesel, 4-timpi, 2 cilindri in V, racire cu apa
Putere nominala @3000rpm: 12 kW
Alezaj x Cursa: 80x79 mm
Capacitate cilindrica: 0.794 L
Rata de compresie: 23:1
Capacitate baie de ulei: 3 L
Tip ulei: PRO 10W-30
Tip aspiratie: Naturala
Tip injectie: Injectie directa
Consum combustibil: ~340 g/kW*h (~3.6 L/h)

SISTEM RACIRE
Capacitate lichid racire pentru motor: 3.2 L
Capacitate lichid racire (cu radiator): 3.5 L

SISTEM PORNIRE
Tip pornire: Electric
Capacitate electromotor: 1.4 kW
Tensiune pornire: 12 V
Capacitate acumulator: 36 Ah, 12 V

PANOU DE CONTROL
Panoul SmartGen HGM4020 este utilizat pentru controlul automat si monitorizarea generatorului de curent. Poate realiza functii precum: pornire / oprire automata, masurarea datelor, alarme de protectie, etc.
Toti parametrii pot fi configurati de la panoul frontal sau utilizand interfata USB (sau RS485) si un calculator. Poate fi utilizat pe scara larga in toate tipurile de sisteme de control automat datorita structurii sale compacte, conexiunilor simple si fiabilitatii ridicate.

Caracteristici panou de control:
Afisaj LCD ce permite vizionarea facila a informatiilor, rezolutie 132 x 64 pixeli;
Portul de comunicatie RS485 permite 3 functii “de la distanta” prin protocolul MODBUS;
Functie de control si protectie: pornirea/oprirea automata a generatorului, transfer sarcina (control ATS) si afisarea erorii si protectie;
Setarea parametrilor: permite utilizatorului sa modifice setarile si sa le stocheze pe un card de memorie. Parametrii nu se vor pierde chiar si atunci cand este oprit. Parametrii pot fi setati nu numai de pe panoul frontal, ci si reglati prin interfata USB (sau interfata RS485) folosind un PC;
Senzorii multipli de temperatura, presiune si nivel combustibil pot fi utilizati direct, parametrii putand fi definiti de utilizator;
Masurare si afisare a urmatorilor parametri despre motor: temperatura, presiune ulei, nivel combustibil, turatie, tensiune baterie, tensiune redresor, numar ore de functionare, numar porniri;
Poate masura si afisa tensiunea, curentul, frecventa, parametrii de putere ai retelei / generatorului.

Date tehnice panou de control:
Tensiune de alimentare: 8 ~ 35 Vcc
Consum energie: < 3W (Mod standby: ≤ 2W)
Temperatura de functionare: (-25 ~ +70)ºC
Frecventa alternator: 50 / 60 Hz
Sistem AC: 1P2W / 2P3W / 3P3W / 3P4W
Interval intrare tensiune alternator
- 3P4W (trifazat 4 fire): 15Vca – 360Vca (ph-N)
- 3P3W (trifazat 3 fire): 30Vca – 620Vca (ph-ph)
- 1P2W (monofazat 2 fire): 15Vca – 360Vca (ph-N)
- 2P3W (bifazat 3 fire): 15Vca – 360Vca (ph-N)
Tensiunea senzorului de turatie: 1.0 V – 24.0 V (RMS)
Frecventa senzorului de turatie: 10000 Hz (max.)
Releu iesire pornire: 5A 28Vcc la iesirea sursei
Releu iesire combustibil: 5A 28Vcc la iesirea sursei
Relee de iesire programabile: 4 (1A 28Vcc la iesirea sursei)
Grad de protectie: IP65
AMF: DA
Detectare & Afisare kW/A: DA
Interfata programabila: USB / RS485
Port CANBUS: DA
Intretinere: DA
Jurnal inregistrari: DA
Functie de pornire in caz de urgenta: DA
