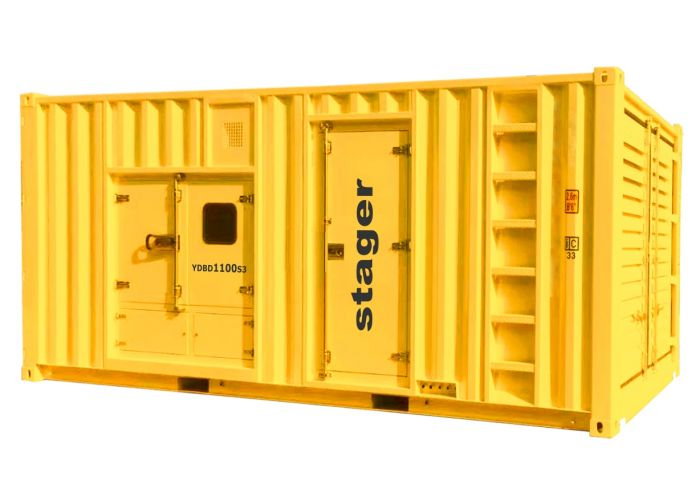

Generator containerizat Stager YDBD1100S3 insonorizat diesel trifazat 880kW, 1443A, 1500rpm

Descriere:

• Alternator Y634E, grad de protectie IP23, clasa de izolatie H;
• Tampoane anti-vibratii;
• Filtru de aer uscat, filtru de combustibil, filtru ulei;
• Buson de motorina cu acces cu cheie;
• Intrerupator retea electrica;
• Capace protectie borne curent electric (pentru a restrictiona accesul sau atingerea accidentala)
• Carcasa insonorizata cu usi de acces pentru interventii de mentenanta si reparatii;
• Fante de aerisire dotate cu grilaj de protectie pentru a evita patrunderea obiectelor mari din exterior in interiorul generatorului;
• Fereastra de vizionare a panoului de control, aflat pe o usa ce se poate incuia;
• Panou de control SmartGen HGM 9320;
• Baterie de pornire 24V, suport si cabluri;
• Inele de ridicare in partea de sus a carcasei, iar sasiul este dotat cu fante pentru incarcare/descarcare cu ajutorul motostivuitoarelor.
• Conector ATS
• Baterie
• Display Digital
• Dotat cu preincalzire
• Optional: ATS

Date tehnice:
GENERATOR
Putere nominala: 1000 kVA / 800 kW
Putere maxima: 1100 kVA / 880 kW
Tensiune nominala: 230/400 V
Frecventa: 50 Hz
Curent nominal: 1443 A
Factor de putere (cos Φ): 0.8
Capacitate rezervor combustibil: 1600 L
Autonomie @ 100% sarcina: 7.5 ore
Nivel de zgomot @7m: 86 dB
Grad de protectie: IP23
Dimeniuni (LxWxH): 6058x2438x2896 mm
Greutate neta: 13500 kg
Panoul de control: SMARTGEN HGM 9320

ALTERNATOR
Model alternator: Y634E
Tip cablare: Conexiune in stea, trifazat 4 fire
Putere nominala: 800 kW
Eficienta: 94.3%
Excitatie: Auto-excitatie
TIF (factorul de influenta telefonica): < 50
THF (distorsiuni datorate armonicilor): < 2%
Clasa de izolatie: H
Grad de protectie: IP23
Numar rulmenti: 1
Numar poli: 4
Factor de putere: 0.8
Regulator tensiune: AVR
Altitudine: 1000 m
Supraturatie (min-1): 20%

MOTOR
Model motor: 12M26D968E200
Tip motor: Motor diesel, 4-timpi, 12 cilindri in V, racire cu apa
Putere nominala @1500rpm: 880 kW
Alezaj x Cursa: 150x150 mm
Capacitate cilindrica: 31.8 L
Rata de compresie: 15.7:1
Tip regulator: Electronic

SISTEM ADMISIE
Tip aspiratie: Turbo suflanta cuu aftercooler
Rezistenta max. la admisie: 6.5 kPa
Debit aer: 69 m³/min

SISTEM EVACUARE
Temperatura gazelor evacuate (dupa Turbo): 550ºC
Debit gaze evacuate: 210 m³/min
Contrapresiune max. evacuare: 7.5 kPa

SISTEM DE UNGERE
Capacitate baie de ulei: 160 L
Tip ulei: CF
Consum ulei: 0.05 L/h
Avertizare presiune scazuta ulei: 200 kPa

SISTEM RACIRE
Capacitate lichid racire pentru motor: 83 L
Capacitate lichid racire (cu radiator): 217 L
Temperatura max. avertizare lichid racire: 100ºC
Temperatura max. a radiatorului: 103ºC

SISTEM COMBUSTIBIL
Tip injectie: Injectie directa
Consum combustibil (50%): 120 L/h
Consum combustibil (75%): 170 L/h
Consum combustibil (100%): 210 L/h

SISTEM PORNIRE
Capacitate electromotor: 10 kW
Tensiune pornire: 24 V
Capacitate acumulator: 2x200 Ah

PANOU DE CONTROL
HGM9320 MPU este utilizat pentru controlul automat si monitorizarea generatorului de curent. Poate realiza functii precum: pornire / oprire automata, masurarea datelor, alarme de protectie si “trei functii de la distanta” (control de la distanta, masurare de la distanta si comunicare de la distanta).
Panoul de control este echipat cu ecran LCD de 4.3 inch (480x272 pixel).
Toti parametrii pot fi configurati de la panoul frontal sau de la calculator prin portul USB (sau RS485). Poate fi utilizat pe scara larga in toate tipurile de sisteme de control automat datorita structurii sale compacte, conexiunilor simple si fiabilitatii ridicate.

Caracteristici:
Afisaj LCD mare ce permite vizionarea facila a informatiilor, rezolutie 480 x 272 pixeli;
Portul de comunicatie RS485 permite 3 functii “de la distanta” prin protocolul MODBUS;
Functie de control si protectie: pornirea/oprirea automata a generatorului, transfer sarcina (control ATS) si afisarea erorii si protectie;
Setarea parametrilor: permite utilizatorului sa modifice setarile si sa le stocheze pe un card de memorie. Parametrii nu se vor pierde chiar si atunci cand este oprit. Parametrii pot fi setati nu numai de pe panoul frontal, ci si de la un calculator prin portul USB (sau interfata RS485);
Functie SMS. Atunci cand o alarma este activata la generator, panoul de control poate trimite automat un mesaj prin functia SMS la max. 5 numere de telefon. De asemenea, starea generatorului poate fi controlata si verificata folosind functia SMS (este necesar port GSM);
Senzorii multipli de temperatura, presiune si nivel combustibil pot fi utilizati direct, parametrii putand fi definiti de utilizator;
Poate masura si afisa tensiunea, curentul, frecventa, parametrii de putere ai retelei / generatorului.

Date tehnice:
Tensiune de alimentare: 8 ~ 35 Vcc
Consum energie: < 4W (Mod standby: ≤ 2W)
Temperatura de functionare: (-25 ~ +70)ºC
Frecventa alternator: 50 / 60 Hz
Sistem AC: 1P2W / 2P3W / 3P3W / 3P4W
Interval intrare tensiune alternator
- 3P4W (trifazat 4 fire): 15Vca – 360Vca (ph-N)
- 3P3W (trifazat 3 fire): 30Vca – 620Vca (ph-ph)
- 1P2W (monofazat 2 fire): 15Vca – 360Vca (ph-N)
- 2P3W (bifazat 3 fire): 15Vca – 360Vca (ph-N)
Tensiunea senzorului de turatie: 1.0 V – 24.0 V (RMS)
Frecventa senzorului de turatie: 10000 Hz (max.)
Releu iesire pornire: 16A 28Vcc la iesirea sursei
Releu iesire combustibil: 16A 28Vcc la iesirea sursei
Relee de iesire programabile: 6 (7A 28Vcc la iesirea sursei; 7A 250Vca iesire fara tensiune)
Grad de protectie: IP65
AMF: DA
Detectare & Afisare kW/A: DA
Interfata programabila: USB / RS485
Port CANBUS: DA
Intretinere: DA
Jurnal inregistrari: DA
Functie de pornire in caz de urgenta: DA

Nota importanta: Acest generator necesita o configurara specifica a panoului de automatizare, executata de specialistii nostri la momentul instalarii/punerii in functiune. Daca achizitionati acest produs fara automatizare sau fara serviciile noastre de instalare, va rugam sa specificati configuratia in care veti utiliza pentru a va face (gratuit) aceasta configurare inainte de livrare. Configurarea ulterioara va necesita costuri suplimentare pentru deplasarea unei echipe in teren.

Detalii sistem preincalzire:
Aceasta asigura incalzirea lichidului de racire al motorului la temperaturi scazute.
Asigură încălzirea motorului pentru porniri rapide și usoare.
Reduce timpul pentru a se ajunge la temperatura de operare a motorului.
Imbunatateste rapid ajungerea motorului la turatia de lucru.
Consum de lucru intre 750W si 2250W in functie de dimensiunea sistemului de racire.
Carcasa din Aluminiu este rezistenta in timp si rezista la lovituri accidentale.
Controleaza temperatura folosind un termostat de reglare.
