Generator insonorizat Stager YDE8600TA-TA3 V2 7.5kVA, 3000rpm, dual, diesel + ATS monofazat

Descriere:
Un generator diesel insonorizat ce acopera o plaja mare de aplicatii.

Avantaje:
Daca avem un generator trifazat si dorim sa folosim un consumator monofazat vom beneficia doar de un sfert din putere.
YDE8600TA-TA3 in functie de consumatori poate fi comutat de pe trifazat in monofazat si invers beneficiind de toata puterea generatorului.
Avantajul de a putea fi folosit pentru toate categoriile de consumatori (tifazati si monofazati) pana la 6 kW putere maxima.
Un alt avandaj il reprezinta faptul ca este insonorizat si nivelul de zgomot este redus.
De asemenea, poate fi folosit atat pentru uz casnic cat si industrial pentru avarii de curent, acesta avand posibilitatea montarii unui ATS.
Generatorul este prevazut cu panou de control de ultima generatie.
Un ajutor important pentru santiere unde stim ca sunt intalniti atat consumatori trifazati cat si monofazati.
Este prevazut cu roti pentru transport.
Optional:
ATS
Modul conectare GSM CMM366A-4G


Date tehnice:
GENERATOR
Frecventa nominala: 50 Hz
Numar faze: monofazat / trifazat
Factor de putere (cos Φ): 1.0 / 0.8 (lag)
Tensiune nominala: 230 V / 400/230 V
Putere nominala: 5.5 kVA (5.5 kW) / 6.9 kVA (5.5 kW)
Putere maxima: 6.0 kVA (6 kW) / 7.5 kVA (6 kW)
Curent nominal: 23.9 A / 9.9 A
Turatie nominala: 3000 rpm
Autonomie @100% sarcina: 6.5 ore
Iesire DC: 12V / 8.3A
Structura: silent
Grad de protectie: IP23
Panou de control: Smartgen HGM4020N-S14
Tip excitatie: AVR (Autoexcitatie la tensiune constanta)
Metoda de cuplaj: Transmisie prin cuplaj rigid
Greutate neta / bruta: 170 / 180 kg
Dimensiuni (Lxlxh): 955 x 525 x 680 mm
Nivel de zgomot @7m: 74 dB

MOTOR:
Model motor: YD192FG
Tip motor: Diesel, 1 cilindru, 4-timpi, racire cu aer, injectie directa, EU V
Putere nominala: 7.5 kW / 3000 rpm
Alezaj x Cursa: 92 x 75 mm
Capacitate cilindrica: 0.498 L
Rata compresie: 19:1
Capacitate baie de ulei: 1.7 L
Tip ulei: SAE 10W-30 (PRO 10W-30), SAE 15W-40
Senzor de ulei: DA
Tip combustibil: Diesel
Capacitate rezervor combustibil: 14.5 L
Consum combustibil (100% sarcina): 2.23 L/h
Consum combustibil (75% sarcina): 1.75 L/h
Consum combustibil (50% sarcina): 1.23 L/h
Aspiratie: Naturala
Mod sistem: Pornire electrica 12V
Capacitate electromotor: 12V, 1.2 kW
Tensiune pornire: 12V
Capacitate baterie: 36 Ah

ALTERNATOR:
Model alternator: GTQ204C-140
Tip alternator: Alternator AC cu 2 poli, perii colectoare, sincron
Putere nominala: 6.0 kVA (6 kW)
Turatie nominala: 3000 rpm
Tensiune nominala: 230/400V
Eficienta: 82%
Clasa de izolatie: F
Grad de protectie: IP23

PANOU DE CONTROL
Panoul SmartGen HGM4020 este utilizat pentru controlul automat si monitorizarea generatorului de curent. Poate realiza functii precum: pornire / oprire automata, masurarea datelor, alarme de protectie, etc.
Toti parametrii pot fi configurati de la panoul frontal sau utilizand interfata USB (sau RS485) si un calculator. Poate fi utilizat pe scara larga in toate tipurile de sisteme de control automat datorita structurii sale compacte, conexiunilor simple si fiabilitatii ridicate.

Caracteristici panou de control:
Afisaj LCD ce permite vizionarea facila a informatiilor, rezolutie 132 x 64 pixeli;
Portul de comunicatie RS485 permite 3 functii “de la distanta” prin protocolul MODBUS;
Functie de control si protectie: pornirea/oprirea automata a generatorului, transfer sarcina (control ATS) si afisarea erorii si protectie;
Setarea parametrilor: permite utilizatorului sa modifice setarile si sa le stocheze pe un card de memorie. Parametrii nu se vor pierde chiar si atunci cand este oprit. Parametrii pot fi setati nu numai de pe panoul frontal, ci si reglati prin interfata USB (sau interfata RS485) folosind un PC;
Senzorii multipli de temperatura, presiune si nivel combustibil pot fi utilizati direct, parametrii putand fi definiti de utilizator;
Masurare si afisare a urmatorilor parametri despre motor: temperatura, presiune ulei, nivel combustibil, turatie, tensiune baterie, tensiune redresor, numar ore de functionare, numar porniri;
Poate masura si afisa tensiunea, curentul, frecventa, parametrii de putere ai retelei / generatorului.

Date tehnice panou de control:
Tensiune de alimentare: 8 ~ 35 Vcc
Consum energie: < 3W (Mod standby: ≤ 2W)
Temperatura de functionare: (-25 ~ +70)ºC
Frecventa alternator: 50 / 60 Hz
Sistem AC: 1P2W / 2P3W / 3P3W / 3P4W
Interval intrare tensiune alternator
- 3P4W (trifazat 4 fire): 15Vca – 360Vca (ph-N)
- 3P3W (trifazat 3 fire): 30Vca – 620Vca (ph-ph)
- 1P2W (monofazat 2 fire): 15Vca – 360Vca (ph-N)
- 2P3W (bifazat 3 fire): 15Vca – 360Vca (ph-N)
Tensiunea senzorului de turatie: 1.0 V – 24.0 V (RMS)
Frecventa senzorului de turatie: 10000 Hz (max.)
Releu iesire pornire: 5A 28Vcc la iesirea sursei
Releu iesire combustibil: 5A 28Vcc la iesirea sursei
Relee de iesire programabile: 4 (1A 28Vcc la iesirea sursei)
Grad de protectie: IP65
AMF: DA
Detectare & Afisare kW/A: DA
Interfata programabila: USB / RS485
Port CANBUS: DA
Intretinere: DA
Jurnal inregistrari: DA
Functie de pornire in caz de urgenta: DA

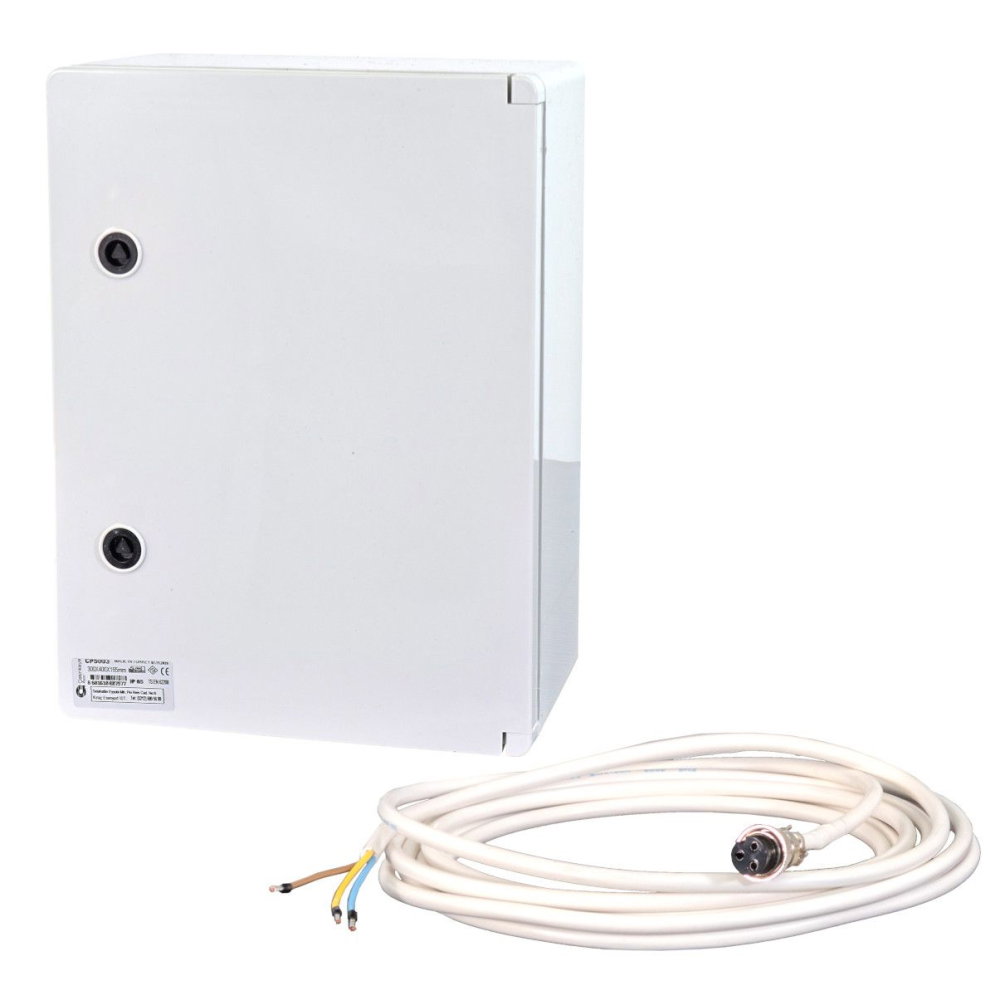

Automatizare monofazata pentru generatoare Stager compatibile

Stager YA20050F12 este o automatizare monofazata de 50 A, destinata generatoarelor din gamele Stager YDY si YDE care folosesc comanda pe 3 fire si sunt prevazute cu mufa de conectare cu 6 pini.

Automatizarea functioneaza la o tensiune nominala de 230 V si utilizeaza un contactor cu un curent nominal de 50 A. Constructia cu 2 poli este adaptata instalatiilor electrice monofazate.

Compatibilitate cu generatoarele Stager YDY si YDE

Compatibilitatea nu trebuie stabilita doar dupa seria generatorului. Generatorul trebuie sa indeplineasca simultan urmatoarele conditii:

• Sa faca parte din gama Stager YDY sau YDE compatibila
• Sa utilizeze comanda pe 3 fire
• Sa fie prevazut cu mufa de conectare cu 6 pini
• Sa foloseasca un sistem electric compatibil cu tensiunea de comanda de 9-15 Vcc

Inainte de achizitie trebuie verificate modelul complet al generatorului, tipul mufei si schema electrica. Automatizarea nu trebuie considerata compatibila cu orice generator Stager YDY sau YDE daca acesta nu are sistemul de comanda si conectorul specificate.

Circuit monofazat de 230 V si contactor de 50 A

Automatizarea este construita pentru instalatii monofazate cu tensiunea nominala de 230 V. Circuitul de putere are 2 poli, iar contactorul integrat are un curent nominal de 50 A.

Curentul nominal al automatizarii nu trebuie confundat cu puterea furnizata de generator. Sarcina maxima utilizabila ramane limitata de puterea nominala a generatorului, de caracteristicile consumatorilor si de modul in care a fost realizata instalatia electrica.

Incarcator pentru acumulatorul generatorului

Stager YA20050F12 include un incarcator pentru acumulatorul de 12 V al generatorului. Acesta poate sustine mentinerea acumulatorului in stare de functionare atunci cand sistemul este instalat si conectat corespunzator.

• Tensiune de intrare incarcator: 150-320 Vca
• Tensiune de iesire: 14-14,5 Vcc, cu toleranta de +/-2%
• Curent de incarcare: 5 A
• Incarcator baterie: 12-14 Vcc

Grad de protectie IP23

Carcasa automatizarii are gradul de protectie IP23. Echipamentul trebuie instalat intr-un amplasament corespunzator, ferit de expunerea directa si prelungita la ploaie, umezeala excesiva, praf si temperaturi aflate in afara intervalului admis.

Important: modelul YA20050F12 nu dispune de protectie la supratensiune sau subtensiune. Gradul IP23 se refera la protectia oferita de carcasa si nu inlocuieste protectiile electrice necesare instalatiei.

Cablu de conectare de 5 metri inclus

Setul de livrare include un cablu de comanda 3 x 1,5 mm2, cu lungimea de 5 metri. Lungimea cablului permite pozitionarea automatizarii la o distanta adecvata fata de generator, in limitele permise de instalatie si de instructiunile de montaj.

Instalare si verificare

Automatizarea trebuie instalata si pusa in functiune de personal calificat. Inainte de conectare trebuie verificate schema generatorului, ordinea conductoarelor, tipul mufei, tensiunea acumulatorului si dimensionarea instalatiei electrice.

O conectare incorecta poate deteriora automatizarea, generatorul sau instalatia alimentata. Pentru evitarea unei incompatibilitati, verificarea nu trebuie facuta exclusiv dupa aspectul mufei.

Conditii de functionare si depozitare

• Temperatura de lucru: -15 pana la 60°C
• Temperatura de depozitare: -25 pana la 80°C
• Dimensiuni: 300 x 400 x 165 mm
• Greutate: 5 kg

Set de livrare

• 1 x automatizare monofazata Stager YA20050F12
• 1 x cablu de comanda 3 x 1,5 mm2, lungime 5 m

Avantaje principale

• Compatibilitate cu generatoare Stager YDY si YDE echipate corespunzator
• Comanda pe 3 fire si conectare prin mufa cu 6 pini
• Circuit monofazat de 230 V, cu 2 poli
• Contactor cu un curent nominal de 50 A
• Incarcator integrat pentru acumulator de 12 V
• Curent de incarcare de 5 A
• Cablu de comanda de 5 metri inclus
• Grad de protectie IP23

Specificatii tehnice

• Brand: Stager
• Model: YA20050F12
• Cod catalog: 115800YA20050F12
• Tip produs: automatizare monofazata pentru generator
• Compatibilitate: generatoare Stager YDY si YDE cu comanda pe 3 fire si mufa cu 6 pini
• Tensiune nominala: 230 V
• Curent nominal: 50 A
• Numar poli: 2
• Curent nominal contactor: 50 A
• Tensiune circuit de comanda: 9-15 Vcc
• Grad de protectie: IP23
• Protectie la supratensiune/subtensiune: nu
• Tensiune de intrare incarcator: 150-320 Vca
• Tensiune de iesire incarcator: 14-14,5 Vcc, +/-2%
• Curent de incarcare: 5 A
• Incarcator baterie: 12-14 Vcc
• Lungime cablu de conectare: 5 m
• Temperatura de lucru: -15 pana la 60°C
• Temperatura de depozitare: -25 pana la 80°C
• Dimensiuni: 300 x 400 x 165 mm
• Greutate: 5 kg

Stager YA20050F12 este destinata integrarii generatoarelor compatibile YDY si YDE intr-o instalatie monofazata. Pentru functionarea corecta este esentiala verificarea prealabila a comenzii pe 3 fire, a mufei cu 6 pini si a schemei electrice a generatorului.
