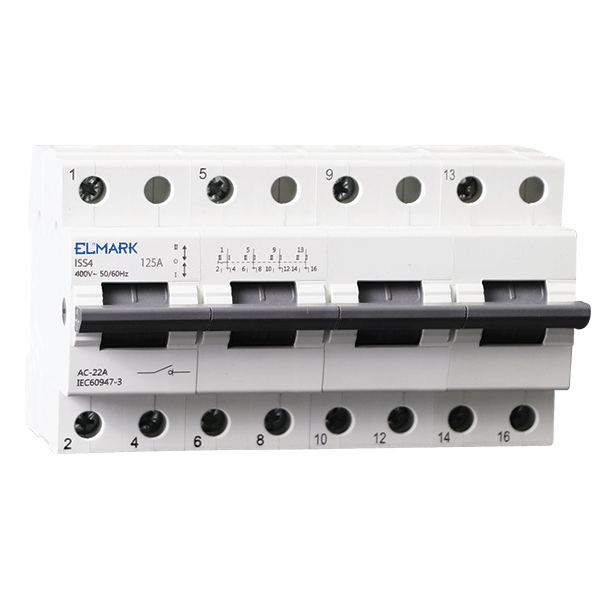

COMUTATOR 1-0-2 4P/125A

Comutator manual Elmark ISS4 pentru selectarea sursei de alimentare

Elmark ISS4, cod 41947, este un comutator manual cu trei pozitii 1-0-2, destinat selectarii intre doua surse de alimentare. O aplicatie uzuala este comutarea unei instalatii intre reteaua electrica si un generator de curent. Aparatul are 4 poli, curent nominal de 125 A si tensiune nominala de 400 V si se monteaza pe sina DIN, in tabloul electric.

Este potrivit pentru instalatii in care trecerea pe sursa de rezerva este efectuata de un operator. Poate fi integrat in tablouri pentru locuinte, ateliere, ferme sau spatii comerciale, in functie de proiectul electric si de caracteristicile consumatorilor alimentati.

Cum functioneaza pozitiile 1-0-2

Maneta permite selectarea uneia dintre cele doua surse sau intreruperea circuitului comutat. Intr-o configuratie retea-generator, pozitiile pot avea urmatoarea utilizare:

• Pozitia 1: alimentarea consumatorilor din reteaua electrica.
• Pozitia 0: intreruperea alimentarii consumatorilor prin comutator.
• Pozitia 2: alimentarea consumatorilor din generator.

Atribuirea surselor la pozitiile 1 si 2 depinde de schema de conectare. Pozitia intermediara 0 permite intreruperea alimentarii in timpul trecerii de la o sursa la cealalta. Transferul presupune o intrerupere a alimentarii; aparatul nu asigura continuitatea specifica unui UPS.

Patru poli actionati simultan

Configuratia 4P permite comutarea simultana a patru cai electrice. Intr-o schema trifazata corespunzatoare, acestea pot fi cele trei faze si conductorul neutru. Modul de tratare a neutrului trebuie stabilit prin proiectul instalatiei, inclusiv in raport cu generatorul si protectiile utilizate.

Valoarea de 125 A reprezinta curentul nominal al aparatului pe fiecare pol. Nu se aduna curentii celor patru poli si nu reprezinta puterea generatorului. Alegerea comutatorului trebuie corelata cu tensiunea, curentul circuitului, tipul sarcinilor si conditiile de utilizare.

Comanda manuala pentru alimentarea de rezerva

Elmark ISS4 este o optiune pentru utilizatorii care doresc sa selecteze manual sursa de alimentare. Aparatul nu detecteaza caderea retelei, nu porneste generatorul si nu revine automat pe reteaua electrica.

• Selectare directa a sursei: operatorul alege pozitia necesara din maneta.
• Pozitie intermediara de oprire: circuitul comutat poate fi intrerupt.
• Montaj pe sina DIN: integrare in tabloul electric.
• Utilizare intre doua surse: inclusiv retea si generator, conform schemei proiectate.

Pentru alegerea sursei de rezerva, consulta gama de generatoare electrice. Generatorul trebuie dimensionat dupa consumatorii care vor functiona simultan si dupa cerintele de pornire ale acestora.

Ce trebuie verificat inainte de instalare

Comutatorul nu are functie de protectie. Nu inlocuieste sigurantele pentru suprasarcina sau scurtcircuit si nici protectia diferentiala. Acestea se aleg separat, conform instalatiei.

Conectarea trebuie realizata de personal calificat, pe baza schemei producatorului si a proiectului electric. Se verifica dimensionarea circuitelor, compatibilitatea surselor, tratarea neutrului si protectiile necesare. Pozitia 0 intrerupe circuitul comutat, dar bornele conectate la surse pot ramane sub tensiune.

Date tehnice Elmark ISS4, cod 41947

• Marca: Elmark
• Model: ISS4
• Cod produs: 41947
• Tip aparat: comutator manual cu trei pozitii
• Pozitii de comutare: 1-0-2
• Numar de poli: 4P
• Curent nominal: 125 A
• Tensiune nominala de utilizare: 400 V AC
• Frecventa: 50/60 Hz
• Tensiune de izolatie: 440 V
• Montaj: pe sina DIN
• Temperatura ambientala indicata de producator: -20 pana la +65 °C
• Anduranta electrica declarata pentru varianta de 125 A: minimum 1.500 de cicluri
• Anduranta mecanica declarata pentru varianta de 125 A: minimum 8.500 de cicluri
• Functie de protectie: nu
